UMID Nebelsystem für Gas- und Dampfturbinenkraftwerke mit ACC (Air Cooled Condensors)

Thermische Kraftwerke, wie Gas- und Dampfturbinenkraftwerke und Müllverbrennungsanlagen, erzeugen Wärme. Ein luftgekühlter Verflüssiger (Air Cooled Condenser, ACC) wandelt den Dampf wieder in flüssiges Wasser um, so dass er wieder genutzt werden kann. Er besteht aus Rippenrohren, die schräg in einer A-Rahmenstruktur angeordnet sind, durch die der Dampf geleitet wird. Der Kondensationswirkungsgrad des ACC kann durch eine Vorkühlung dieses Luftstroms erhöht werden. Die Temperaturdifferenz zwischen der von den Axialventilatoren geförderten Luft und den Rippenrohren beeinflusst zusammen mit dem Luftmassenstrom den Wirkungsgrad des ACC und damit das Kraftwerk. Es gibt eine Reihe von ACC, die durch eine Verbesserung des Luftstroms eine bessere Leistung erzielen können. Dies beginnt mit der Verwendung eines hochwertigen Nebelsystems und der effizienten Führung des Luftstroms ohne Störungen wie Seitenwinde.

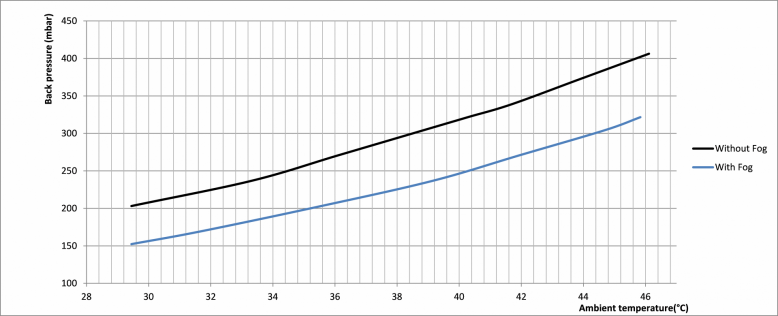

Kondensator-Diagramm

Die patentierten Düsen des VDL UMID Nebelsystems bieten höchste Zuverlässigkeit und arbeiten mit sehr geringer innerer Reibung, anders als bei den meisten anderen Systemen, bei denen der hohe Druck mit Aufprall die erforderlichen mikroskopisch kleinen Tropfen erzeugen muss. Dadurch kann das System auch mit weniger Druck arbeiten, was sich positiv auf den Energieverbrauch auswirkt.
